Водосчетчики турбинные ВМХ, ВМГ
Заказать консультацию менеджера
НАЗНАЧЕНИЕ
Счетчики холодной и горячей воды турбинные ВМХ, ВМГ предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.559-96 и сетевой воды по СНиП 2.04.07, протекающей по трубопроводу при температуре 5 °С до 50° С (холодная вода) и 5 °С до 150° С (горячая вода) и рабочем давлении не более 1,6 МПа (16 кгс/см2).
Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1, превышая его требования по ряду основных технических характеристик.
Преимущества
- возможность ремонта путем замены измерительной вставки на месте установки счетчика ( измерительные вставки-преобразователи ИПХ имеют самостоятельный сертификат №2745/1 и внесены в Госреестр под № 16186-97);
- счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
- водосчетчики турбинные имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам;
- по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров;
- гарантийный срок эксплуатации счетчика типа ВМХ- 6 лет, ВМГ- 4 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметров | Условный диаметр DN , мм | |||||
---|---|---|---|---|---|---|
50 | 65 | 80 | 100 | 150 | 200 | |
1 Расход воды, м3/ч | ||||||
1.1 Для счетчиков холодной воды в диапазоне температур от +5 до +50°С (тип ВМХ) | ||||||
наименьший Qmin | 0,3 | 0,45 | 0,6 | 1,0 | 2,0 | 4,0 |
переходный Qt | 0,9 | 1,0 | 1,0 | 2,5 | 4,0 | 6,0 |
номинальный Qn | 45 | 60 | 120 | 150 | 250 | 500 |
наибольший Qmax | 120 | 180 | 240 | 300 | 500 | 1000 |
порог чувствительности | 0,15 | 0,2 | 0,25 | 0,25 | 1,0 | 1,5 |
Дистанционный выходной сигнал, м3/имп |
0,1 | 10 | ||||
Дистанционный выходной сигнал, м3/имп |
0,001 | 0,01 | ||||
1.2 Для счетчиков горячей воды в диапазоне температур от +5 до +150°С (тип ВМГ) | ||||||
наименьший Qmin | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
переходный Qt | 1,8 | 2,0 | 3,2 | 4,8 | 12 | 20,0 |
номинальный Qn | 15 | 25 | 45 | 70 | 150 | 250 |
наибольший Qmax | 60 | 90 | 140 | 200 | 500 | 500 |
порог чувствительности | 0,25 | 0,3 | 0,35 | 0,6 | 1,7 | 2,0 |
Дистанционный выходной сигнал, м3/имп |
0,1 0,25 |
1,0 2,5 |
||||
Дистанционный выходной сигнал, м3/имп |
0,001 | 0,01 | ||||
Емкость индикаторного устройства, м3 |
999999 | 9999999 | ||||
Наименьшая цена деления, м3 | 0,0005 | 0,005 | ||||
Положение шкалы индикаторного устройства |
Вверх или в сторону | |||||
Масса, кг | 8,5 | 12 | 15 | 19 | 36 | 51 |
Присоединение к трубопроводу фланцевое по ГОСТ 12815 | ||||||
Трубопровод | горизонтальный, вертикальный или наклонный |

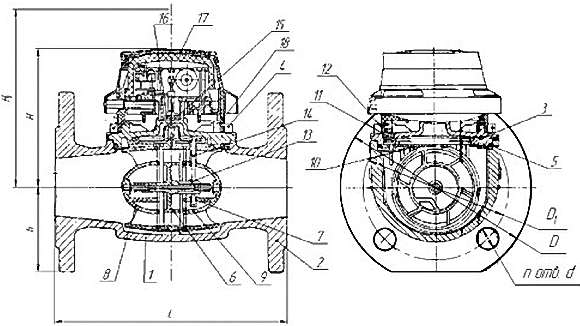

ГАБАРИТНЫЙ ЧЕРТЕЖ
1 - корпус, 2 - фланец, 3 - крышка, 4 - болты, 5 - прокладка, 6 - турбинка, 7 - ось, 8 - обтекатель входа, 9 - обтекатель выхода, 10 - тяга, 11 - шток регулятора, 12 - винт регулятора, 13 - червячная передача, 14 - шток вертикальный, 15 - полумуфта магнитная, 16 - полумуфта ведомая, 17 - крышка, 18 - кожух.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип | Размеры, мм | ||||||||
---|---|---|---|---|---|---|---|---|---|
Ду | L | H | H1 | h | d | n | D | D1 | |
ВМХ-50, ВМГ-50 | 50 | 200 | 120 | 200 | 73 | 18 | 8 | 165 | 125 |
ВМХ-65, ВМГ-65 | 65 | 200 | 120 | 200 | 85 | 18 | 8 | 180 | 145 |
ВМХ-80, ВМГ-80 | 80 | 225 | 150 | 270 | 95 | 18 | 8 | 200 | 160 |
ВМХ-100, ВМГ-100 | 100 | 250 | 150 | 270 | 105 | 18 | 8 | 220 | 180 |
ВМХ-150, ВМГ-150 | 150 | 300 | 177 | 356 | 135 | 22 | 8 | 280 | 240 |
ВМХ-200, ВМГ-200 | 200 | 350 | 206 | 441 | 162 | 22 | 12 | 335 | 295 |
