Насос 1АСЦЛ 20-24 ГМ

Наличие: доступно для заказа
Цена: уточняйте у менеджера

Заказать товар

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

Назначение и конструкция

выполнена из алюминиевого сплава АК-7ч и АК-9ч, нержавеющей стали 30Х13 , а у насосов 1СЦЛ бронза и оцинкованная углеродистая сталь. Необходимость поставки насоса для пищевых продуктов (поставляется без консервации), а также перекачки взрывопожарных жидкостей во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с "Правилами устройства электроустановок" (необходим взрывобезопасный эл. двигатель и вспомогательное уплотнение (манжета), левое или правое вращение, оговаривается при заказе. Высота самовсасывания не менее: 6,5 м. - насосы 1СВН; 5,5м - насосы 1СЦЛ; 6,8м – насосы 1СЦН.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

1АСЦЛ-20-24ГМ(Р,К), где:

  • 1 - модификация;
  • А - агрегат;
  • СЦЛ - самовсасывающий центробежный лопастной;
  • 20 - подача, м3/ч;
  • 24 - напор, м;
  • Г - индекс модернизации;
  • М - вспомогательное уплотнение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг
1АСЦЛ-20-24ГМ 32 54 1500 22 35 275
1АСЦЛ-20-24ГМ 32 54 1500 18,5 35 260

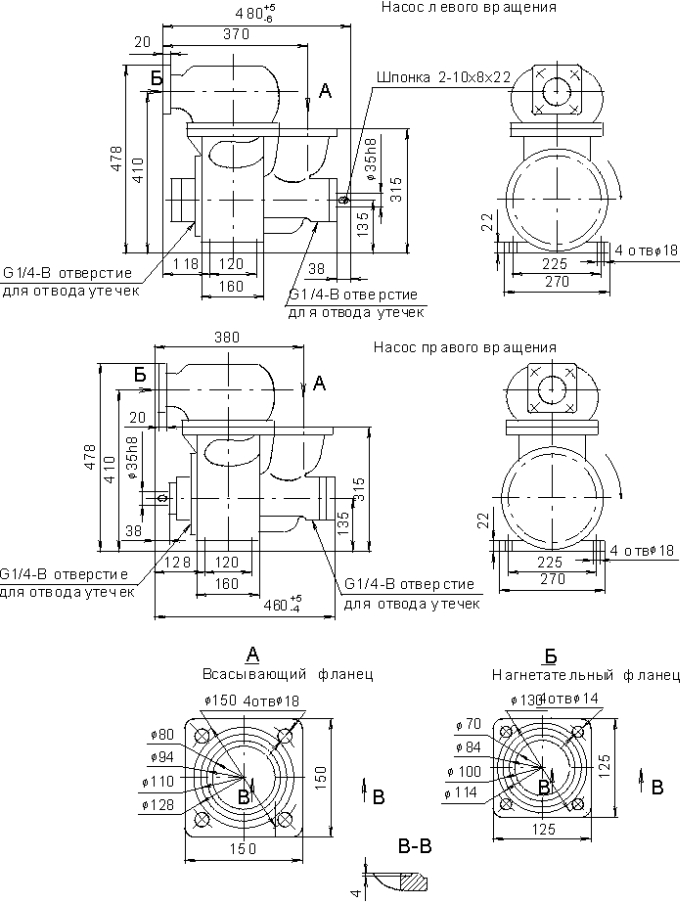

Габаритные и присоединительные размеры насоса



Габаритные и присоединительные размеры агрегата

Марка агрегата Мощность электродвигателя, кВт Размеры, мм
L H H1 h h1
1АСЦЛ-20-24ГМ 22 1210 668 656 493 588
1АСЦЛ-20-24ГМ 18,5 1200 628 636 473 568
Подача, м3/час32
Напор, м54
Мощность электродвигателя, кВт18,5 - 22,0
