Фильтр угловой ФУ

Заказать консультацию менеджера

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

НАЗНАЧЕНИЕ

Фильтры угловые ФУ-50 и ФУ-50А предназначены для предварительной очистки от механических примесей нефтепродуктов. Фильтры в зависимости от материала выпускаются в двух исполнениях: со стальным корпусом ФУ-50 и с алюминиевым корпусом - ФУ-50А.

Фильтры устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.

По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ФУ-50А У, где:

  • 50 - условный проход;
  • А - алюминиевый корпус;
  • У - климатическое исполнение.

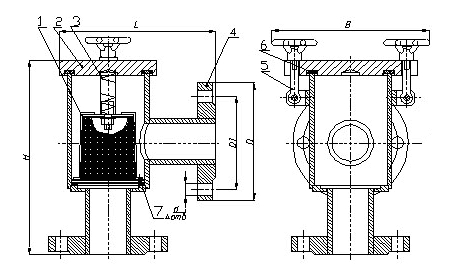

Общий вид фильтра углового ФУ–50

1 — фильтрующий элемент; 2 — крышка; 3 — пружина; 4 — корпус; 5 — откидной болт; 6,7 — прокладка.

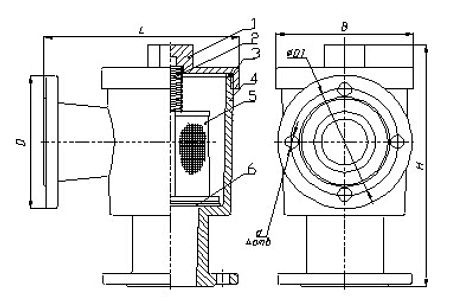

Общий вид фильтра углового ФУ–50А

1 — крышка; 2 — пружина; 3 — уплотнение; 4 — корпус; 5 — фильтрующий элемент; 6 — прокладка.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметровФУ–50ФУ–50А
Условный проход DN 50
Габаритные размеры, мм, не более
длина L 215 202
ширина B 230 140
высота H 280 260
Присоединительные размеры, мм
D 140
D1 110
d 14
n, шт 4
Масса, кг, не более 6,8 4
