Клапан дыхательный КДМ-50

Заказать консультацию менеджера

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

НАЗНАЧЕНИЕ

Клапаны дыхательные механические со встроенным огнепреградителем типа КДМ предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.

Клапаны КДМ устанавливаются на монтажные патрубки резервуаров присоединительным фланцем 3. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 4.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в ис-полнении У, УХЛ категории размещения 1 по ГОСТ 15150-69.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КДМ-50 У1, где:

  • 50 - условный проход клапана;
  • У1 - климатическое исполнение.

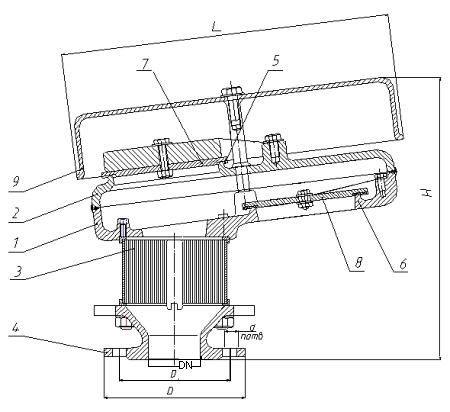

Общий вид клапана дыхательного механического КДМ-50

1 — корпус; 2 — крышка корпуса; 3 — кассета огнепреградителя; 4 — фланец-переходник; 5 — седло давления; 6 — седло вакуума; 7 — тарелка давления; 8 — тарелка вакуума; 9 — крышка.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметровКДМ-50
Условный проход DN 50
Рабочее давление, Па 2000
Рабочий вакуум, Па 250
Давление срабатывания, Па 1400
Вакуум срабатывания, Па 100-150
Пропускная способность, м3 22
Габаритные размеры, мм, не более
длина L 328
ширина B 172
высота H 240
Присоединительные размеры, мм
D 140
D1 110
d 14
n, шт 4
Масса, кг, не более 8
