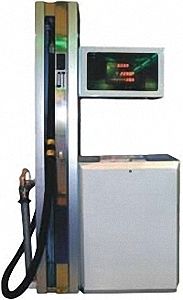

ТРК серии УТЭД (высокопроизводительные)

Наличие: доступно для заказа
Цена: уточняйте у менеджера

Заказать консультацию менеджера

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

НАЗНАЧЕНИЕ

Установки предназначены для заправки тепловозов, оптовой торговли нефтепродуктами на АЗС, наполнения бензовозов, большегрузных автомобилей, а также розлива нефтепродуктов в тару потребителя при внутрихозяйственных и коммерческих учётных операциях. Учёт может производится в единицах объёма и (или) единицах массы.
Область применения установок: автозаправочные станции, локомотивные депо, карьеры, места заправки большегрузного транспорта, нефтебазы, организации занимающиеся розливом нефтепродуктов в тару и другие объекты, где по условиям эксплуатации, возможно, их применение. Установки, в зависимости от исполнения, могут иметь один или два раздаточных поста.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

1УТЭД-100-0,15-60-300, где:

  • 1 - количество постов налива (1, 2);
  • УТЭД -наименование установки;
  • 100 - номинальный расход, л/мин (100, 400);
  • 0,15 - ределы допускаемой основной относительной погрешности, %;
  • 60-300 - вязкость измеряемого нефтепродукта, сСт.

Работой установок управляет электронное устройство - контроллер универсально-программируемый КУП, который может работать в информационной связи с:

  • пультом дистанционного управления "Весна-ТЭЦ", способным обслуживать до 10 контроллеров КУП;
  • кассовым аппаратом с соответствующим контроллером "Весна ТЭЦ2-3К" или "Вес-на ТЭЦ2-00", способными обслуживать до 10 контроллеров КУП;
  • компьютером, через пульт дистанционного управления "Весна-ТЭЦ", оснащенным соответствующим программным обеспечением, имеющим разрешение на использование в составе установок.

Информация о процессе отпуска отображается на индикаторах контроллера и на мониторе компьютера. Доза продукта может задаваться как в единицах объёма или массы, так и стоимости за литр или килограмм.

Установки могут производить измерение в трёх режимах:

  • измерения объёма;
  • измерения массы, с ручным занесением в память установки плотности измеряемого нефтепродукта и температуры при которой производился замер плотности;
  • измерения массы, с автоматическим занесением в память установки плотности измеряемого нефтепродукта и температуры при которой производился замер плотности, измерен-ных при помощи плотномера.

На 2-х постовой установке УТЭД возможен одновременный отпуск различных видов нефтепродукта через оба поста одновременно.

В состав установки входят вынесенные насосные блоки обеспечивающие:

  • номинальный расход установки;
  • газоотделение, для нефтепродуктов вязкостью от 0,55 до 6,0 сСт;
  • постоянное заполнение гидравлической системы установки и соединительных трубопроводов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1УТЭД
Наименьший расход*, л/мин 50
Наибольший расход*, л/мин 400
Минимальное количество нефтепродукта, определяемое с нормированной погрешностью, дм3 50
Пределы допускаемой относительной погрешности при измерении объёма, % 0,15(0,25)
Пределы допускаемой относительной погрешности при измерении массы, % 0,25(0,4)
Вязкость измеряемой жидкости, мм2 0,55-300
Габаритные размеры поста раздаточного, мм 500х555х2114
Габаритные размеры поста раздаточного (модульное исполнение), мм 600х1126х2230



2УТЭД
Наименьший расход*, л/мин 50
Наибольший расход*, л/мин 400
Минимальное количество нефтепродукта, определяемое с нормированной погрешностью, дм3 50
Пределы допускаемой относительной погрешности при измерении объёма, % 0,15(0,25)
Пределы допускаемой относительной погрешности при измерении массы, % 0,25(0,4)
Вязкость измеряемой жидкости, мм2 0,55-300
Габаритные размеры поста раздаточного, мм 1000х555х2114
Габаритные размеры поста раздаточного (модульное исполнение), мм 600х1126х2230



*Реальная производительность установки определяется типом насосного блока.

Установка топливораздаточная УТЭД
376.00.00.00.00 1УТЭД (стандартный раздаточный кран), L=4м.
-01 2УТЭД (стандартный раздаточный кран), L=4м.
-02 1УТЭД (раздаточный кран для заправки тепловоза: для масла Ду-25), L=6м.
-03 2УТЭД (раздаточные краны для заправки тепловоза: для масла Ду-25; для дизтоплива ДУ-40 с доработанным носиком.), L=6м.
-04 1УТЭД (раздаточный кран для заправки тепловоза: для дизтоплива ДУ-40 с доработанным носиком), L=6м.
-05 2УТЭД (раздаточные краны для заправки тепловоза: для дизтоплива ДУ-40 с доработанным носиком.), L=6м.

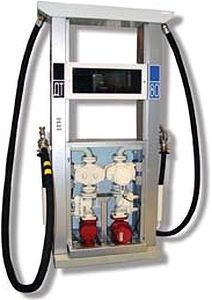

397.00.00.00.00 2УТЭД (модульный каркас из простой стали, с клапанами СЕНС), L=4м.
-01 1УТЭД (модульный каркас из простой стали, с клапаном СЕНС), L=4м.
-02 2УТЭД (модульный каркас из простой стали с клапаном СЕНС и КЭГ), L=4м, L=6м.
-03 1УТЭД (модульный каркас из простой стали с клапаном КЭГ), L=4м, L=6м.
-04 2УТЭД (модульный каркас из простой стали с клапанами КЭГ), L=4м.
-05 2УТЭД (модульный каркас из простой стали, 2 клапана СЕНС), L=6м.
-06 1УТЭД (модульный каркас из простой стали с клапаном СЕНС), L=6м.
-07 2УТЭД (модульный каркас из простой стали с клапаном СЕНС и КЭГ), L=6м.
-08 1УТЭД (модульный каркас из простой стали с клапаном КЭГ), L=6м.
-09 2УТЭД (модульный каркас из простой стали с клапанами КЭГ), L=6м.
-10 2УТЭД (модульный каркас из нержавеющей стали, 2 клапана СЕНС), L=4м.
-11 1УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС), L=4м.
-12 2УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС и КЭГ), L=4м.
-13 1УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=4м.
-14 2УТЭД (модульный каркас из нержавеющей стали с клапанами КЭГ), L=4м.
-15 2УТЭД (модульный каркас из нержавеющей стали, 2 клапана СЕНС), L=6м.
-16 1УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС), L=6м.
-17 2УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС и КЭГ), L=6м.
-18 1УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=6м.
-19 1УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=6м.
