Устройство дыхательное УД 2-80

Наличие: доступно для заказа
Цена: уточняйте у менеджера

Заказать консультацию менеджера

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

НАЗНАЧЕНИЕ

Устройство дыхательное с пневмоуправлением предназначено для системы отвода паров из цистерны при заполнении и сливе нефтепродукта. При транспортировании нефтепродукта выполняет функцию дыхательного клапана с параметрами согласно таблицы. При опрокидывании цистерны предотвращает утечку нефтепродукта в окружающую среду. Огневой предохранитель защищает от проникновения пламени.

Указание по эксплуатации

  • установочное положение дыхательных устройств должно соответствовать, горизонтальному расположению уплотняющих поверхностей затворов. Отклонение – не более 0, 265 раз;
  • при установке на одном патрубке цистерны двух и более дыхательных устройств площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади условного прохода дыхательных устройств;
  • в местах установки дыхательных устройств на цистернах должны быть предусмотрены приспособления, предотвращающие возможность выплескивания топлива из цистерны наружу через затворы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателяУД 2-80
Пропускная способность, м3/ч:
при избыточном давлении полного открытия Ро

45 - 55
Рабочее избыточное давление Рр, МПа 0,005 - 0,0063
Рабочее вакууметрическое давление Рр, МПа 0,0015 - 0,0025
Избыточное давление полного открытия, МПа 0,0080 - 0,0100
Вакууметрическое давление полного открытия Рр, МПа 0,0025 - 0,0032
Температура окружающей среды, °С -40 +50
Масса, кг 3,7



Обозначение при заказе

ОбозначениеУсл. обозначениеПримечание
808.00.00.00 УД 2-80 Ф1 исполнение с фланцевым присоединением огневого предохранителя, для последовательного подключения пневматических элементов
-01 УД 2-80 Н1 исполнение с ниппельным присоединением огневого предохраниетеля, для последовательного подключения пневматических элементов
-02 УД 2-80 Ф2 исполнение с фланцевым присоединением огневого предохранителя, для параллельного подключения пневматических элементов
-03 УД 2-80 Н2 исполнение с ниппельным присоединением огневого предохранителя, для параллельного подключения пневматических элементов
-04 УД 2-80 Ф1-А исполнение с фланцевым присоединением огневого предохранителя, для последовательного подключения пневматических элементов, для авиационного топлива
-05 УД 2-80 Н1-А исполнение с ниппельным присоединением огневого предохранителя, для последовательного подключения пневматических элементов, для авиационного топлива
-06 УД 2-80 Ф2-А исполнение с фланцевым присоединением огневого предохранителя, для параллельного подключения пневматических элементов, для авиационного топлива
-07 УД 2-80 Н2-А исполнение с ниппельным присоединением огневого предохранителя, для параллельного подключения пневматических элементов, для авиационного топлива

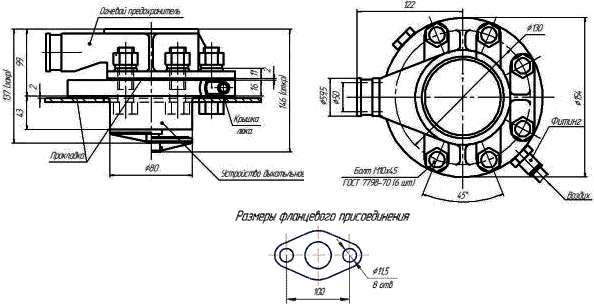

ГАБАРИТНЫЙ ЧЕРТЕЖ
