  6. Насос А1 3В 8

Насос А1 3В 8

Наличие: доступно для заказа
Цена: от 748 761 руб.

Заказать товар

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

Назначение и конструкция

Трехвинтовой насос двусоставный, состоит непосредственно из насоса и электродвигателя; они соединены между собой особо прочной муфтой, которая исключает протекание. Насос состоит из корпуса, обоймы, трех винтов и торцевого уплотнения. Один винт главный, два других – дополнительные; эти винты всего лишь ведомые и служат для уплотнения центрального вала. Трехвинтовой насос может быть как вертикальным, так и горизонтальным. Насос закреплен на специальной фундаментной раме (плите), к которой приварен бронзовыми ножками. Электродвигатели трехвинтовых насосов – взрывозащищенного исполнения, кроме того, они различаются по типам в зависимости от вязкости перекачиваемой жидкости.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса Подача насоса, м³/ч Давление насоса, кгс/см² Частота вращения, об/мин Мощность двигателя, кВт Масса агрегата, кг
А1 3В 8/25-5/4Б 5,5 4 1450 3 86
А1 3В 8/25-11/10Б 12,5 10 2900 6,1 135
А1 3В 8/25-11/10Б-1 12,5 10 2900 7,5 123
А1 3В 8/63-11/40Б 11,6 40 2900 22 315
А1 3В 8/100-11/100Б-1 11,52 100 2900 55 660



ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ ТИПА ЗВ НА ФОНАРЕ



Марка насоса Размеры, мм
L l l1 l2 l3 l4 A a B H
А1 3В 8/63-11/40Б-1 1435 265 215 635 145 150 340 360 380 505
А1 3В 8/63-1/40Б 1435 265 215 635 145 - 340 360 380 505



Марка насоса Размеры, мм
h h1 h2 h3 D D1 D2 D3 D4 Dу
А1 3В 8/63-11/40Б-1 215 160 - 158 155 123 104 - 38,5 65
А1 3В 8/63-1/40Б 1435 265 215 635 145 150 340 360 380 505



Марка насоса Размеры, мм
Dу2 d d1 n M M1 m m1
А1 3В 8/63-11/40Б-1 32 19 15 6 M48х2 M56х2 15 16
А1 3В 8/63-1/40Б 32 19 15 6 - M56х2 - 16



ГАБАРИТНЫЙ ЧЕРТЕЖ ВЕРТИКАЛЬНЫХ АГРЕГАТОВ



Марка насоса Размеры, мм
L L1 l l1 H   h h1 B
А1 3В 8/25-11/10Б 305 180 265 360 1080 535 335 235 -



Марка насоса Размеры, мм
b b1 b2 b3 D D1 D2 D3 D4
А1 3В 8/25-11/10Б 305 400 - - 135 103 84 155 123



Марка насоса Размеры, мм
D5 Dу Dу1 d d1 d2 n n1
А1 3В 8/25-11/10Б 104 50 65 12 15 15 6 6

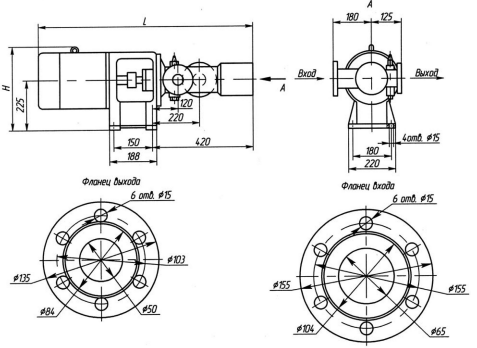

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ ТИПА 3В НА ФОНАРЕ



Марка насоса Размеры, мм
L H
А1 3В 8/25-11/10Б-1 1000 415
А1 3В 8/25-5/4Б 935 370



РАЗМЕРЫ АГРЕГАТОВ ЭЛЕКТРОНАСОСНЫХ ТИПА 3В (С КЛАПАНОМ)



Марка насоса Размеры, мм
L L1 l l1 l2 l3 l4 l5 A1 A2 a
А1 3В 8/100-11/100Б-1 1800 900 1310 - 360 140 270 150 305 585 410



Марка насоса Размеры, мм
B B1 B2 H h h1 h2 h3 n n1 D
А1 3В 8/100-11/100Б-1 610 340 635 750 365 160 330 245 4 6 155



Марка насоса Размеры, мм
D1 D2 Dу1 d d1 d3 d4 M1 M2 m1 m2
А1 3В 8/100-11/100Б-1 123 104 65 19 15 38,5 32,5 M56х2 M48х2 16 15
Подача м3/час11,5
Давление насоса кгс/см2100
Мощность электродвигателя, кВт55
