Насос ЦВК 4/112

Заказать товар

 Заполните ваш контактный телефон

Отправляя данную форму подтверждаю, что ознакомлен с политикой конфиденциальности персональных данных и даю свое согласие на их обработку.

Назначение и конструкция

Насосы ЦВК - центробежно-вихревые двухступенчатые, консольные с приводом от двигателя через соединительную муфту. Направление вращения ротора по часовой стрелке, если смотреть со стороны привода, и указано стрелкой на крышке насоса. Вихревое колесо вместе со вставками представляет высоконапорную ступень насоса, где перекачиваемой жидкости сообщается напор. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее. Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке. Вал насоса вращается в двух шарикоподшипниковых опорах, размещенных в расточках корпуса. Подшипники закрыты крышками, в которых установлены масленки. Для предотвращения протечек в окружающую среду на валу насоса устанавливается торцовое уплотнение.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг
ЦВК 4/112 14,4 112 2,6 3000 18,5-22 220-415



ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА



ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА





Типоразмер двигателя Размеры в мм Масса, кг
L L1 В Н H1 А A1
АИР160М2 1205 952 400 500 160 600 336 220
5А160М2 1260 500 245
ВА160М2 1230 615 270
АИМР160М2 1290 590 270
AИP180S2 1190 370 515 180 320 265
A180S2 1205 500 252
BA180S2 1205 575 285
AИMP180S2 1260 610 325
АИР180М2 1240 515 285
А180М2 1265 500 275
ВА180М2 1265 575 305
4AMH180S2 1140 475 275
5А200М2 1295 1000 406 560 200 640 360 345
А200М2 1365 550 340
ВА200М2 1325 635 415
АИМР180М2 1305 952 370 610 180 600 320 345

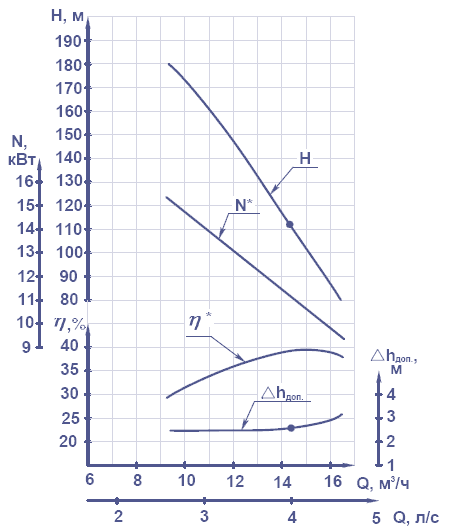

Графическая характеристика насоса ЦВК

Характеристика насоса (агрегата) ЦВК 4/112 при частоте вращения 49 с-1(2950 об/мин) на воде с плотностью 1000 кг/м3 (рабочая часть)

Подача, л/с4
Напор, м112
Мощность электродвигателя, кВт18,5 - 22
